為實現泵站遠程監控管理，華東工控研發設計了一套泵站自動化控制系統解決方案，本著安全、可靠、經濟、實用、功能完善等原則，利用PLC編程控制器控制，對供水系統中水泵、電機、空壓機等用電設備實行遠程監控管理的控制系統。

該系統支持遠程控制水泵電機、電磁閥門汽油發電機等設備，控制輸入、輸出開關量，性能穩定可靠，防干擾。同時實現對泵站的控制和管理，實現泵站無人值班功能，為泵站的安全可靠運行提供了完整的解決方案。

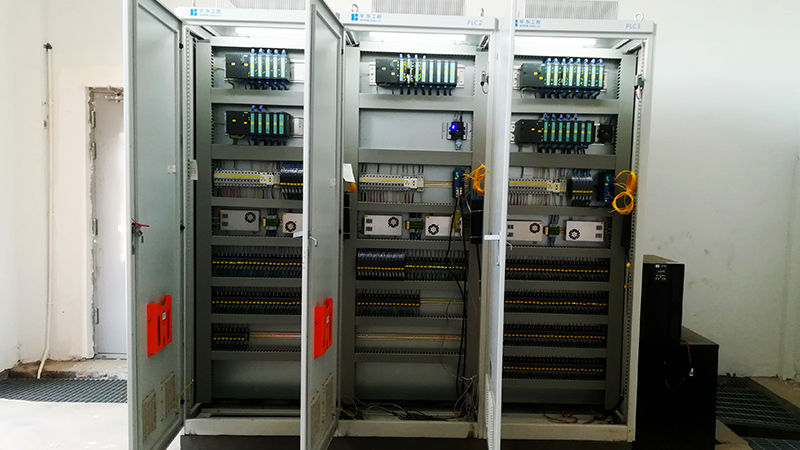

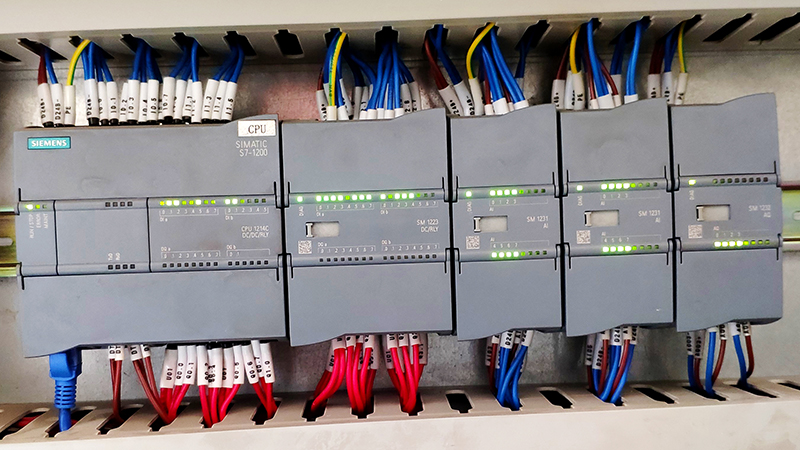

其中，核心CPU采用PLC可編程控制器操作面板，采用高清彩色人機界面，觸摸屏上位機操作采用組態軟件。可實現功能：系統全自動運行，數據分析故障報警停機，參數設定，曲線報表打印遠程異地操控，互聯網云端大數據分析。此外，其功能特點還表現在以下多個方面：

1、 集中控制管理，具有多種上傳標準協議。

2、 采用泵站總電壓、總電流、電能。

3、 采集每臺水泵的單相電流。

4、 采集每臺水泵的啟停狀態。

5、 采集每臺水泵的故障狀態。

6、 采集變頻器的故障狀態。

7、 就地/遠程控制進水電動閥的開閉。

8、 可遠程控制水泵機組的啟停。

9、 采集進出水壓力、水箱液位、出水流量。

10、 采集故障報警信息：過電壓、欠電壓、缺相、變頻器故障、進水壓力低、出水壓力低、出水壓力高、水箱液位低，地面液位高、異常大流量等幾大類。

11、 監控軟件具備顯示、存儲、查詢、控制、分析、報表等功能。

12、 地圖上顯示全市各加壓泵站位置及狀態，顯示每個泵站具體信息，泵站出現故障時可及時通過短消息向維護人員通報，經的操作者可自由增加、修改、刪除泵站信息。

泵站自動化控制系統整套方案以“無人值班、少人值守”進行總體設計，對水資源統一配置、統一調度、統一管理，確保整套系統在正常和異常情況下安全、穩定、高效運行的調度計劃和自動運行。
